Die 12-Volt-Bordelektrik meistern: Batterien, Verkabelung und Sicherheit

Warum die Bordelektrik mehr Aufmerksamkeit verdient

Kaum etwas beeinflusst den Komfort an Bord so stark wie die elektrische Anlage. Kurz nach dem Einchecken im Hafen geht das Smartphone los, die Positionslichter brennen durch die Nacht, und irgendwo summt die Lenzpumpe — und das alles funktioniert nur, wenn die Batterie mitmacht. Wer die 12-Volt-Bordelektrik seines Kielschiffes versteht, spart nicht nur Geld für den Elektriker, sondern erkennt Probleme, bevor sie zur Seenot werden.

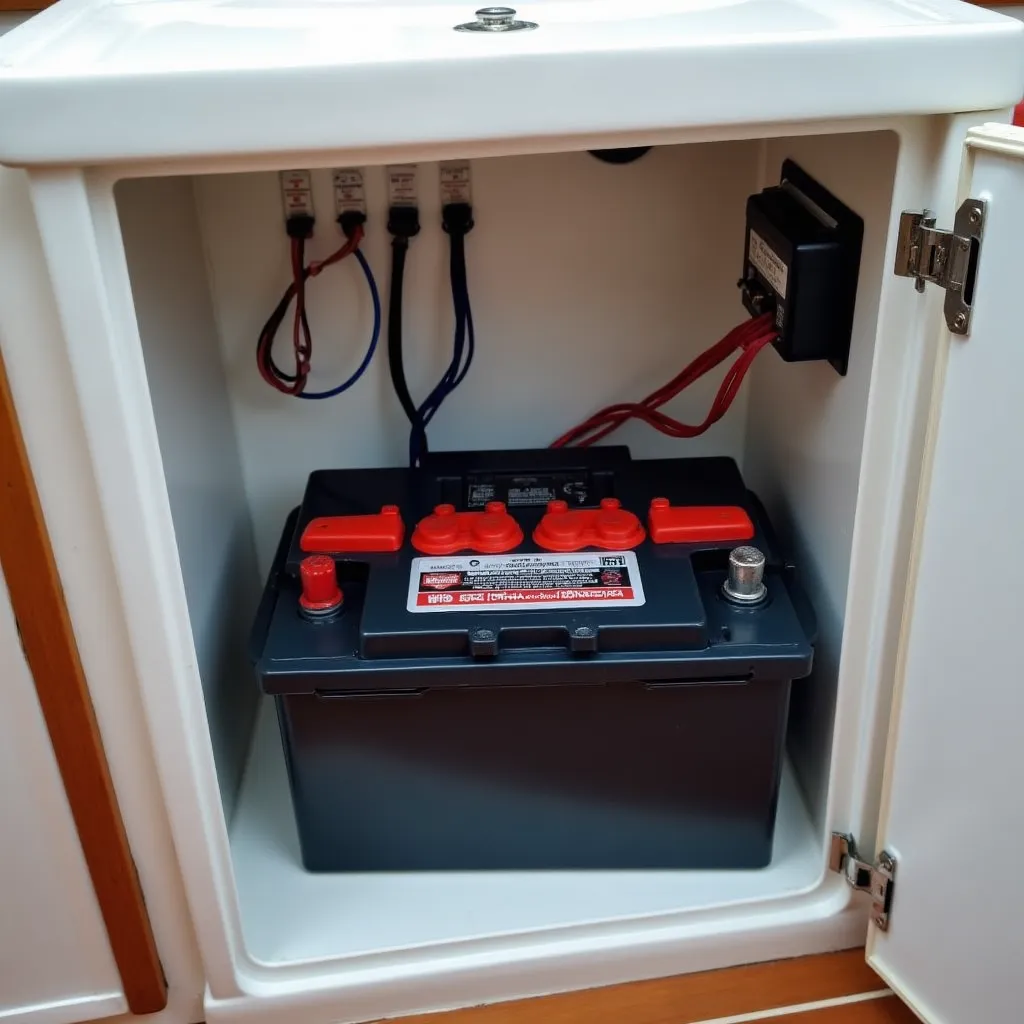

Das Batterieherz deines Schiffes

Die Batteriebank ist das Zentrum der Bordelektrik. Auf einer typischen Hallberg-Rassy oder vergleichbaren Yachten findet man meist zwei Gruppen: die Starterbatterie für den Motor und die Verbraucherbatterie (Board-Batterie) für alle übrigen Stromabnehmer. Getrennte Batterien verhindern, dass eine leere Starterbatterie das Anlassen des Motors verhindert.

AGM oder Lithium? Für die meisten Segler reichen gut gewartete AGM-Batterien mit 100 Ah völlig aus. Wer längere Zeit ohne Landstrom auskommt — etwa bei Küstenreisen ohne Hafenhopping — fährt mit einer Lithium-Eisen-Phosphat-Batterie (LiFePO4) deutlich komfortabler. Vorteile: schnelleres Laden, längere Zyklenlebensdauer, konstante Spannung bis auf unter 20 % Restladung.

Wartungstipp: Alle sechs Monate die Batteriepole mit einer Bürste reinigen und mit Polfett schützen. Korrosion an den Klemmen ist einer der häufigsten Gründe für spanische Dörfer — also für überraschend leere Batterien.

Die Verkabelung: Querschnitt und Schutz

Elektrik auf Yachten ist nach ADAC-Statistik eine der häufigsten Unfallursachen an Bord. Der kritischste Punkt: der Kabelquerschnitt. Ein zu dünnes Kabel wird heiss, die Isolation schmilzt — im schlimmsten Fall entsteht ein Kabelbrand. Faustformel: für 10 A Stromstärke sollte das Kabel mindestens 1,5 mm² Querschnitt haben, für 20 A mindestens 4 mm².

Alle stromführenden Kabel sollten:

• in einem eigenen Kabelkanal oder mit separatem Schutz verlegt sein,
• niemals ohne Sicherung direkt an der Batterie hängen,
• an beiden Enden einen Stecker mit Zugentlastung haben.

Die Sicherung gehört so nah wie möglich an die Batterie — idealerweise direkt an der Verteilung. Eine Sicherung zwischen Batterie und Verteilerdose verhindert, dass ein Kurzschluss das gesamte Bord lahmlegt.

Sichtprüfung: einmal pro Saison

Mindestens einmal im Jahr — am besten beim Frühjahrs-Check — steht eine vollständige Sichtprüfung an:

• Batteriekasten auf Feuchtigkeit und Korrosion prüfen
• Alle Kabelverbindungen auf festen Sitz checken
• Minuspol zuerst abklemmen, Pluspol zuletzt — und umgekehrt anklemmen
• Sicherungskasten auf fehlende oder falsch dimensionierte Sicherungen prüfen
• Lade-/Erdungskabel auf Isolation prüfen

Ein digitales Multimeter (ab 30 Euro) gehört zur Grundausstattung. Damit lässt sich schnell prüfen, ob die Batterie noch lädt und ob die Spannung im Ruhezustand bei 12,7 bis 12,8 V liegt.

Solar als Reserve: Lohnt sich das?

Für die meisten Küstensegler reicht die Lichtmaschine des Diesels zum Laden völlig aus — vorausgesetzt, die Batterie ist in Ordnung. Wer aber länger vor Anker liegt oder eine moderne Instrumentation mit AIS, Kartenplotter und LED-Beleuchtung betreibt, profitiert von einem Solarpanel auf dem Kajütaufbau. Schon 100 W Solarmodul halten eine Board-Batterie bei moderatem Verbrauch über den Sommer stabil.

Fazit

Die Bordelektrik ist kein Buch mit sieben Siegeln. Wer die Grundlagen versteht — Batterietrennung, richtiger Kabelquerschnitt, Sicherungen und regelmässige Sichtprüfung — ist auf den meisten Revieren auf der sicheren Seite. Und wer einmal eine korrodierte Batterieklemme von Hand repariert hat, weiss den Elektriker im nächsten Hafen umso mehr zu schätzen.

🎯 Produktempfehlung:

• KONNWEI KW600 Batterietester — Digitaler Batterietester für 12V-Blei-Säure und LiFePO4 – zeigt Ladezustand und Batteriezustand

Als Amazon-Partner verdiene ich an qualifizierten Verkäufen. Die genannten Produkte passen thematisch zum Beitrag.

Die Komponenten der 12-Volt-Anlage

Eine 12-Volt-Bordelektrik besteht aus mehreren Komponenten:

• Batterie(n): Starterbatterie und Verbraucherbatterie(n), oft als Bank verschaltet
• Lichtmaschine: Lädt die Batterien während der Motorfahrt
• Landstrom-Ladegerät: Lädt die Batterien im Hafen
• Solar-/Wind-Laderegler: Lädt aus erneuerbaren Quellen
• Sicherungskasten: Verteilt den Strom auf die Verbraucher
• Verbraucher: Lichter, Pumpen, Funk, Plotter, Kühlschrank

Die richtige Dimensionierung

Eine 12-Volt-Anlage muss richtig dimensioniert sein. Die wichtigsten Regeln:

• Batteriekapazität: Mindestens das Dreifache des täglichen Verbrauchs. Wer 100 Ah pro Tag verbraucht, braucht 300 Ah Batteriekapazität.
• Ladeleistung: Die Lichtmaschine sollte die Batterien in 4 bis 6 Stunden voll laden können. Bei zu kleiner Lima dauert das Laden ewig.
• Kabelquerschnitte: Große Ströme brauchen dicke Kabel. Faustregel: Für 10 A über 3 Meter mindestens 4 mm².
• Sicherungen: Jeder Verbraucher sollte eine eigene Sicherung haben. Im Kurzschlussfall schützt sie die Verkabelung.

Die typischen Fehler

Was bei der 12-Volt-Elektrik häufig schiefgeht:

• Zu dünne Kabel: Führen zu Spannungsabfall und Überhitzung
• Schlechte Masseverbindungen: Verursachen die häufigsten Ausfälle
• Falsche Sicherungswerte: Eine zu große Sicherung schützt die Verkabelung nicht
• Batterien ungleichmäßig gealtert: Eine alte Batterie in der Bank zieht die anderen mit

Die moderne Erweiterung — Lithium-Batterien

LiFePO4-Batterien sind die moderne Alternative zu Blei-Säure. Die Vorteile:

• Viermal so viele Ladezyklen
• Halbes Gewicht
• Konstante Spannung über den Entladezyklus
• Schnellere Ladung möglich

Die Nachteile: Höherer Preis, spezielles Ladegerät erforderlich, nicht alle Geräte vertragen die Lithium-Ladekennlinie. Wer umsteigt, sollte das System als Ganzes planen.

Die Energiebilanz

Wer wissen will, ob seine Batterien ausreichen, muss die Energiebilanz rechnen:

Beispiel: Bordbatterie 200 Ah, voll geladen. Täglicher Verbrauch 80 Ah (Kühlschrank, Licht, Plotter, Funk). Solar lädt 30 Ah pro Tag. Netto-Verbrauch 50 Ah pro Tag. Nach 4 Tagen ist die Batterie halbleer (100 Ah) — Zeit zum Aufladen.

Wer diese Rechnung regelmäßig macht, weiß, wie lange er autark sein kann — und wann der Landstrom wieder nötig ist.
